2019新型彩钢瓦光伏支架安装结构设计

Data:2019-09-09

        近几年分布式光伏的迅速普及和光伏发电度电成本的快速下降,工商业屋顶光伏的安装已经迎来用户侧平价时代。常见的工商业屋顶除了水泥屋顶外,更多的厂房屋是采用彩钢瓦铺设,本文将列举常见的彩钢瓦夹具类型,并重点介绍来自于晨科太阳能研发设计的新型可调式光伏支架夹具。

        彩钢瓦屋顶一般是指薄钢板经冷呀或冷轧成型钢材才铺设的屋顶。彩钢瓦采用有机涂层如PVDF材料涂覆保护,并因此着色成彩色钢板,或采用镀锌薄钢板、防腐薄钢板或其它薄钢板。

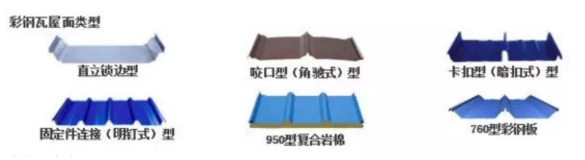

首先我们来了解下常见的彩钢瓦类型;

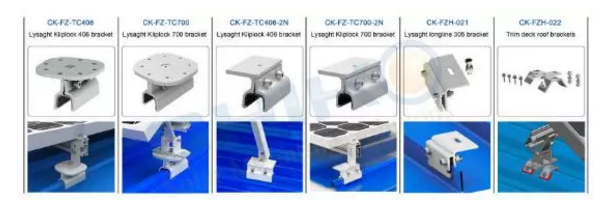

晨科彩钢瓦夹具系列

在彩钢瓦屋顶安装光伏组件,通常是以带卡扣夹具的屋面光伏支架系统为连接件,将卡扣夹具支架固定在彩钢瓦的波峰上,再将光伏组件固定在卡扣夹具上。

        晨科太阳能彩钢瓦屋面太阳能支架系统是为彩钢板屋顶分布式电站设计的,一般采用铝合金,重量较轻,可以减小屋面的荷载。此外,晨科还配合研发设计了定制导轨,使其调节能力更强,安装简便快捷。市面上彩钢瓦类型多样,主要有角驰型、直立锁边型、梯形等彩钢瓦瓦型,为了不破坏原有建筑的防水,并有效地和原有屋顶结合在一起,不同彩钢瓦设计特定的夹具,达到最稳固的安装效果。

晨科彩钢瓦光伏支架

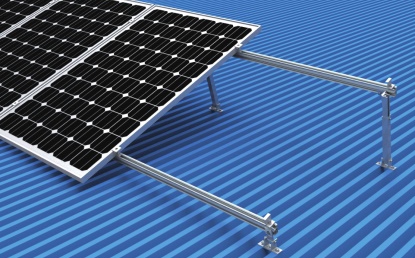

晨科太阳能2019新型的彩钢瓦光伏支架结构

本文所要介绍的这种结构,也是由铝合金材料制成,是市场上最通用的梯形彩钢瓦屋顶附件解决方案。该支架结构具有可调节的连接底座和模块连接选项,以适应不同的屋顶彩钢瓦尺寸和安装选项。

新型的彩钢瓦光伏支架结构

此种安装方式适用于安装任意规格的电池组件,其独特的连接设计,安装方便快捷。 整个太阳能支架系统零部件采用优质轻质6005铝合金及304不锈钢组合,使用寿命高。此外,晨科提供各种屋面配套彩钢瓦夹具满足客户要求 。不破坏屋面自防水系统。如上图所示:

新型结构的工程意示图例

1、先测量屋顶安装面积,根据图纸安装夹具;
2、在夹具安装牢固后,铺设导轨后安装组件。
3、平行于屋面安装从而保证支架的稳定性同时获得最佳光照角度。


光伏屋顶安装注意事项

        太阳能支架结构与组件面板的接缝必须具有足够的抗弯强度以承受荷载。在这方面,晨科太阳能的光伏系统抗风等级达60m/s,完全能够保证整个系统的稳定性。
底部面板必须与建筑结构充分连接,并且结构必须足以承载这些荷载。
确定组件与支架连接点的个数和间距的关键是将屋顶光伏组件到建筑结构的预期荷载以分布一致的方式将荷载分配给金属立缝板。通常夹钳到接缝将比接缝与建筑结构的单点连接更牢固。因此,“薄弱环节”不是支架,而是将金属板固定到建筑结构或屋顶板接缝的梁强度本身。

晨科太阳能各种高效灵活的光伏支架解决方案在这里等你! 欢迎咨询!
